บทนำ

เครื่องตัดแต่งด้วยเลเซอร์ได้รับการพัฒนาและผลิตขึ้นเป็นพิเศษสำหรับวงจรฟิล์มหนาและวงจรฟิล์มบางการตัดแต่งแหล่งที่มา (การปรับความต้านทาน) และการตัดแต่งแบบแอ็คทีฟ (การปรับฟังก์ชั่นวงจร) ส่วนใหญ่จะใช้สำหรับการตัดแต่งที่มีความแม่นยำสูงของฟิล์มบาง ฟิล์มหนา วงจรรวมไฮบริด และโมดูลอิเล็กทรอนิกส์ต่างๆ

เครื่องตัดแต่งด้วยเลเซอร์ที่ผลิตโดยบริษัทของเราได้รับการพัฒนาอย่างอิสระจากระบบควบคุมการวัดหลัก ระบบซอฟต์แวร์ ฯลฯ และมีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระทั้งหมด ซึ่งสามารถให้บริการลูกค้าด้วยโซลูชันการตัดแต่งความต้านทานด้วยเลเซอร์ที่ครอบคลุม

รุ่นและประสิทธิภาพของอุปกรณ์

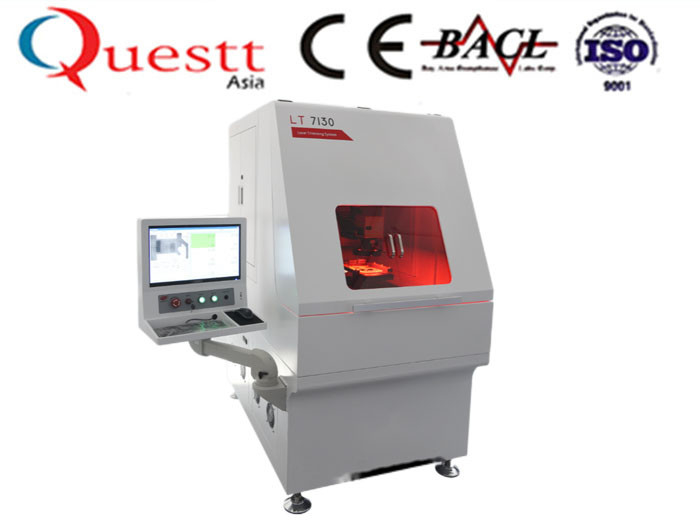

เครื่องตัดแต่งเลเซอร์ LT7 ซีรีส์เป็นเครื่องตัดแต่งความต้านทานเลเซอร์ประเภทการกำหนดค่าระดับไฮเอนด์

ผลิตภัณฑ์ซีรีส์ LT7 ใช้เลเซอร์พิเศษขั้นสูงสำหรับการตัดแต่งด้วยเลเซอร์

ความแม่นยำสูงของการปรับความต้านทาน

• เครื่องทั้งหมดมีความแม่นยำในการปรับความต้านทานสูงและความแม่นยำในการปรับความต้านทานนั้นสม่ำเสมอและให้ผลตอบแทนสูง
• lLT7 ใช้เลเซอร์พิเศษสำหรับการตัดแต่งความต้านทานด้วยเลเซอร์ ซึ่งให้ลำแสงเลเซอร์ที่มีคุณภาพลำแสงสูงและความกว้างของเส้นที่ละเอียดมาก และเอฟเฟกต์ความร้อนจากเลเซอร์มีขนาดเล็ก
• l โหมดควบคุมความแม่นยำเฉพาะ เทคโนโลยีการขุดความเร็วตัวแปรที่เป็นกรรมสิทธิ์
• l ฟังก์ชันการตัดแบบมีดที่ปรับความต้านทานได้หลากหลาย

การปรับความต้านทานอย่างรวดเร็ว

• ซอฟต์แวร์มีฟังก์ชันการปรับแบบหยาบและการตั้งค่าการปรับแบบละเอียด ซึ่งสามารถกำหนดความสัมพันธ์ตามสัดส่วนระหว่างการปรับแบบหยาบและการปรับแบบละเอียดตามลักษณะของความต้านทาน ซึ่งช่วยปรับปรุงความเร็วในการปรับความต้านทานได้อย่างมีประสิทธิภาพภายใต้เงื่อนไขการรับประกันความถูกต้อง
• l เวลาในการวัดความเร็วสูง, เวลาในการวัดครั้งเดียวเพียง 25us.
• l กลไกขั้นตอนและทำซ้ำที่มีความแม่นยำสูง: ใช้แพลตฟอร์มมอเตอร์เชิงเส้น ความเร็วในการเคลื่อนที่และความเร่งนั้นรวดเร็วมันสามารถรับรู้การปรับความต้านทานหนึ่งรอบของวงจรหลายหน่วย
• l การยกบอร์ดโพรบความเร็วสูง: ปรับปรุงประสิทธิภาพการประมวลผลอย่างมีประสิทธิภาพในกระบวนการปรับความต้านทานแบบวนรอบของวงจรหลายหน่วย

ฟังก์ชั่นที่แข็งแกร่ง

• lด้วยฟังก์ชันการเขียนโปรแกรมซอฟต์แวร์ที่มีประสิทธิภาพในอุตสาหกรรม สามารถปรับความต้านทานและปรับฟังก์ชันต่างๆ ของโมดูลอิเล็กทรอนิกส์ และตระหนักถึงความต้องการพิเศษของลูกค้าและการทำงานอัตโนมัติระดับสูงได้อย่างง่ายดาย
• lนอกจากการวัดค่าความต้านทานและแรงดันไฟฟ้าพื้นฐานแล้ว ด้วยโมดูลพิเศษภายนอกแล้ว สัญญาณการวัดยังสามารถเป็นสัญญาณกระแส ความถี่ การผกผัน และสัญญาณอื่นๆ
• l การควบคุมอัตโนมัติแบบเป็นโปรแกรมของกำลังเลเซอร์ การเคลื่อนไหว ช่วงการวัด ฯลฯ สามารถรับรู้ได้
• lProbe แกน Z, เลเซอร์โฟกัสแกน Z การเคลื่อนไหวควบคุมมอเตอร์อัตโนมัติ, ตั้งโปรแกรมได้
• lฟังก์ชั่นฐานข้อมูลที่มีประสิทธิภาพ กระบวนการผลิตทั้งหมดจะถูกบันทึกและตรวจสอบย้อนกลับได้
• l ฟังก์ชันการเตือนของผลิตภัณฑ์ที่ไม่ผ่านการรับรองสามารถป้องกันผลิตภัณฑ์ที่ไม่ผ่านการรับรองไม่ให้ไหลเข้าสู่กระบวนการถัดไปได้อย่างมีประสิทธิภาพ
• l พิกัดตำแหน่งจะได้รับแบบเรียลไทม์ผ่านรูปภาพ ซึ่งใช้งานง่ายและปรับปรุงความแม่นยำในการวางตำแหน่งของผลิตภัณฑ์

ความน่าเชื่อถือและความมั่นคงสูง

• ส่วนประกอบหลักนำเข้าเพื่อให้มั่นใจในคุณภาพ
• การใช้แท่นหินแกรนิตแบบพิเศษ: สามารถลดแรงสั่นสะเทือนเฉื่อยที่เกิดจากการสตาร์ท หยุด และเร่งความเร็วของโต๊ะทำงานได้อย่างมีประสิทธิภาพในขณะเดียวกันก็สามารถรักษาเสถียรภาพอุณหภูมิของเครื่องได้

ต้นทุนการดำเนินงานและการบำรุงรักษาต่ำ

• ประสิทธิภาพสูง ใช้พลังงานต่ำ และประหยัดต้นทุน

ประสิทธิภาพการแปลงแสงเลเซอร์ด้วยเลเซอร์ถึง 25% และการใช้พลังงานเฉลี่ยต่อวันน้อยกว่า 10 องศา ซึ่งเท่ากับ 1/10 ของหลอดแฟลชแบบเดิมที่สูบด้วยเลเซอร์โซลิดสเตตการใช้งานในระยะยาวสามารถประหยัดพลังงานของผู้ใช้ได้มาก ลดการปล่อยคาร์บอน อายุการใช้งานยาวนาน ประสิทธิภาพสูง เสถียรและไม่ต้องบำรุงรักษา ลดเวลาหยุดทำงาน

เลเซอร์ทริมเมอร์โซลูชั่น

เมื่อใช้ตัวต้านทานแบบฟิล์มหนาในโมดูลอิเล็กทรอนิกส์ การปรับเปลี่ยนฟังก์ชันของโมดูลอิเล็กทรอนิกส์สามารถทำได้โดยการปรับการเปลี่ยนแปลงความต้านทานเพื่อให้สัญญาณเอาต์พุตของโมดูลอิเล็กทรอนิกส์เปลี่ยนไปด้วย

การตัดแต่งความต้านทานด้วยเลเซอร์จะเปลี่ยนพื้นที่หน้าตัดที่เป็นสื่อกระแสไฟฟ้าและความยาวที่เป็นสื่อกระแสไฟฟ้าของตัวตัวต้านทาน และสามารถตัดแต่งตัวตัวต้านทานให้ต่ำกว่าค่าความต้านทานเป้าหมายเป็นช่วงความแม่นยำที่ต้องการ

การกำหนดค่าหลักของอุปกรณ์เครื่องเดียว

พารามิเตอร์ทางเทคนิค

1．ระบบเลเซอร์

• lความยาวคลื่นเลเซอร์: 1064nm
• lกำลังเลเซอร์เฉลี่ย: 6W@10KHZ (TEM00)
• ล. ขนาดจุดทั่วไป: 30-40µm
• lโหมดโฟกัส: การควบคุมโปรแกรมคอมพิวเตอร์

2. ระบบกำหนดตำแหน่งลำแสงเลเซอร์

• ช่วงการสแกนด้วยเลเซอร์: 60 มม. X 60 มม.
• l ความถูกต้องของตำแหน่งซ้ำ: 2.5µm
• lLaser beam motion ความละเอียด: 1µm
• l ความเร็วในการสแกนสูงสุด: 7000mm/s
• l วิธีการกำหนดตำแหน่ง: ตำแหน่งที่ตั้งโปรแกรมได้หรือการรู้จำภาพตำแหน่งอัตโนมัติ

3. ระบบเฝ้าระวังภาพ

• l วิธีการตรวจสอบ: การตรวจสอบด้วยเลเซอร์โคแอกเซียล
• lเทคโนโลยีที่เป็นกรรมสิทธิ์: เทคโนโลยีที่ไม่มีสี, เลเซอร์และภาพซ้อนทับกันในรูปแบบ
• l มุมมองการตรวจสอบ: 4-6 มม. (แนวทแยง)
• lแหล่งกำเนิดแสง: ไฟ LED

4. ระบบการวัด

• l วิธีการวัดความต้านทาน: เพิ่มกระแสเพื่อวัดแรงดัน

ระบบสี่สายควบคุมโปรแกรมคอมพิวเตอร์ระบบสองสาย

• lโหมดการวัดความต้านทาน: การตั้งค่าโหมดสามความเร็ว, การควบคุมที่ตั้งโปรแกรมได้
• l ช่วงการวัดความต้านทาน: 0.1Ω-100MΩ (ความละเอียด 16 บิต)
• l ความแม่นยำในการวัดค่าความต้านทาน:

0.1Ω< Rx < 100Ω ±0.02% + 0.5% / Rx

100Ω< Rx < 100KΩ ±0.02%

100KΩ< Rx < 100MΩ ±0.02% + 0.05% * Rx

• l ความเร็วในการวัดความต้านทาน: 25µs
• ความละเอียดแรงดันไฟฟ้า lDC: 0.16µV (ภายใต้สภาวะเต็มสเกล 10mV)
• lProbe board: 48PIN, คำจำกัดความใดๆ, เข้ากันได้กับ ESI นำเข้าอุปกรณ์
• l การเคลื่อนไหวของบอร์ดโพรบ: การควบคุมโปรแกรมคอมพิวเตอร์
• l ช่วงการวัดแรงดันไฟฟ้า: ±100mV~ ±10V ความละเอียด 16 บิต (ช่วงอื่นๆ เป็นตัวเลือก)

5. ระบบคอมพิวเตอร์และซอฟต์แวร์

• lซอฟต์แวร์ที่ตั้งโปรแกรมได้ สามารถรับรู้การทำงานอัตโนมัติได้อย่างยืดหยุ่น ตอบสนองการปรับความต้านทานและการปรับฟังก์ชันวงจร
• lฟังก์ชั่นฐานข้อมูล ข้อมูลการปรับความต้านทานทั้งหมดสามารถเขียนไปยังฐานข้อมูลเพื่อการจัดเก็บ โดยมีการตรวจสอบย้อนกลับที่ดี
• l ความต้านทานสามารถควบคุมได้ด้วยการควบคุมชิปตัวเดียวแบบแมนนวล และยังสามารถปรับโดยอัตโนมัติด้วยเมทริกซ์แบบต่อเนื่อง (การประมวลผลชิปแบบต่อเนื่อง)
• lการปรับความต้านทานที่แม่นยำสามารถทำได้โดยการตั้งค่าวิธีการปรับความต้านทานจุดด้วยเลเซอร์
• lตามความแตกต่างของค่าความต้านทานเริ่มต้น พารามิเตอร์การปรับความต้านทานที่แตกต่างกันสามารถเลือกเพื่อทำการปรับความต้านทานได้

6. ระบบการเคลื่อนไหวทางกลแบบขั้นตอนและซ้ำ

• lโหมดการเคลื่อนไหว: ระบบการเคลื่อนที่เชิงเส้นของมอเตอร์
• lช่วงการเคลื่อนไหว: 300mm*300mm
• lขนาดพื้นผิวเซรามิกสูงสุด: 150mm*150mm
• lความละเอียดของการเคลื่อนไหว: 1µm
• l ความแม่นยำในการทำซ้ำ: ±1µm
• l ความแม่นยำในการวางตำแหน่ง: ±10µm
• lความเร็วสูงสุด: 1000mm/s (ไม่มีโหลด)
• l การเร่งการเคลื่อนที่: 1.5G

7. ตัวชี้วัดทางเทคนิคอื่นๆ

• l วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศ
• l แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 220V AC แรงดันอากาศ: <0.4MPa การใช้พลังงานของเครื่องทั้งหมด: 2500W

คำถามที่พบบ่อย

1. ถาม: คุณสามารถให้บริการในต่างประเทศได้หรือไม่?

ตอบ: วิศวกรที่สามารถให้บริการในต่างประเทศได้

2.ถาม:วิธีการใช้เครื่อง?

ตอบ:ก่อนส่งบรรจุภัณฑ์เครื่องให้กับคุณ เราจะติดตั้งและทดสอบ จากนั้นบรรจุอุปกรณ์ทั้งหมดลงในกล่องไม้ คุณไม่จำเป็นต้องติดตั้งอีกครั้ง,

3.ถาม:ทดสอบบรรจุภัณฑ์ ก่อนจัดส่ง?

ตอบ:เราจะให้เครื่องทดสอบทดลอง 100% เป็นปกติโดยไม่มีปัญหา

4.ถาม:ระยะเวลาการรับประกันคืออะไร?

ตอบ:รับประกันหนึ่งปีสำหรับเครื่องทั้งหมด

5.ถาม:เงื่อนไขการชำระเงินคืออะไร?

ตอบ:ยอมรับ L / C หรือ TT

6.ถาม:คืออะไรเวลาในการจัดส่ง?

ตอบ:15-20 วันหลังจากได้รับเงินมัดจำติดต่อ : 7 * บริการออนไลน์ 24 ชม. หากต้องการแพ็คอื่นๆวัสดุ / ผลิตภัณฑ์หรือมีคำถามใด ๆ เกี่ยวกับเครื่องบรรจุภัณฑ์โปรดส่งอีเมลถึงฉันหรือโทรหาเรา
