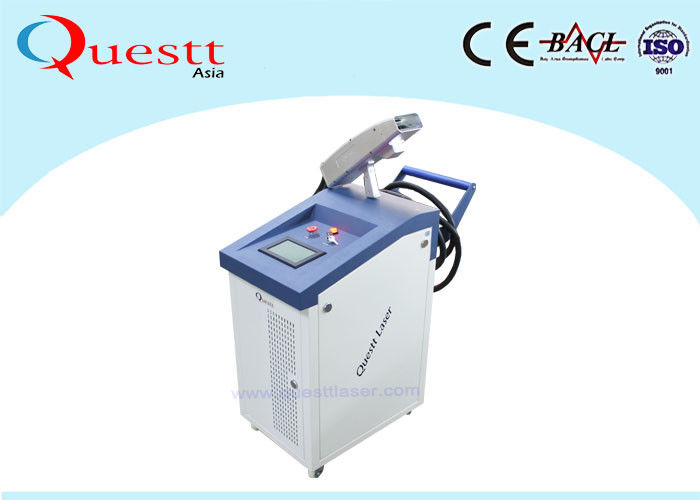

เครื่องทำความสะอาดด้วยเลเซอร์แบบใช้มือถือความเร็วสูงสำหรับทำความสะอาดสีเคลือบ / เรซิน

สถานที่กำเนิด อู่ฮั่น ประเทศจีน
ชื่อแบรนด์ QUESTT
ได้รับการรับรอง ISO CE
หมายเลขรุ่น QA-LC200
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา Negotiable
รายละเอียดการบรรจุ กล่องไม้ส่งออกมาตรฐาน
เวลาการส่งมอบ 15 วัน
เงื่อนไขการชำระเงิน T/T, L/C, Western Union
สามารถในการผลิต 2900 ชุดต่อปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
พลังเลเซอร์ 200 วัตต์ ความกว้างของลำแสง 10-170mm
แหล่งเลเซอร์ ไฟเบอร์เลเซอร์ บริการ บริการออนไลน์และต่างประเทศ
ความเร็ว 0-10000 มม. / นาที น้ำหนัก 90กก.
การรับประกัน 2 ปี
แสงสูง

อุปกรณ์กำจัดสนิมด้วยเลเซอร์

,

เครื่องเลเซอร์ทำความสะอาด

ฝากข้อความ
รายละเอียดสินค้า



เครื่องกำจัดสนิมด้วยเลเซอร์ 200W สำหรับทำความสะอาดสีเคลือบ / เรซิน / รอยเชื่อม / ออกไซด์ / การฟื้นฟู



คำอธิบาย:



QA-LC200 ใช้แหล่งกำเนิดไฟเบอร์เลเซอร์ 200W และปืนเลเซอร์แบบมือถือที่มีการระบายความร้อนด้วยน้ำ

อุปกรณ์ทำความสะอาดด้วยเลเซอร์เป็นระบบเลเซอร์ทำความสะอาดพื้นผิวอุตสาหกรรมรุ่นใหม่

การกำจัดสนิมด้วยเลเซอร์ไม่ใช้สารเคมีหรือการขัดแบบกลไก ดังนั้นจึงทำได้เร็วกว่าและปลอดภัยกว่ามีข้อได้เปรียบด้านประสิทธิภาพที่สูงขึ้น ระบบอัตโนมัติที่สูง และไม่มีงานประมวลผลที่ตามมา ใช้แรงงานน้อยลงและต้นทุนที่ต่ำลง



มีการเกิดออกซิเดชันและการกัดกร่อนเมื่อโลหะพบกับออกซิเจนและไอน้ำในอากาศจะทำให้ชิ้นงานโลหะเสียหายอย่างมาก และสนิมจะลามจากภายนอกสู่ภายใน และเลวร้ายลงเรื่อยๆ เมื่อเวลาผ่านไป จนกว่าชิ้นงานทั้งหมดจะเสียหายทั้งหมดดังนั้นการกำจัดสนิมจึงมีความสำคัญอย่างยิ่ง



5 ดาวรีวิวจากลูกค้า:



เครื่องทำความสะอาดด้วยเลเซอร์แบบใช้มือถือความเร็วสูงสำหรับทำความสะอาดสีเคลือบ / เรซิน 0



เปรียบเทียบกับวิธีการทำความสะอาดแบบดั้งเดิม:



การเปรียบเทียบ เลเซอร์ทำความสะอาด การทำความสะอาดด้วยสารเคมี บดเครื่องกล ทำความสะอาดน้ำแข็งแห้ง
วิธีการซัก ทำความสะอาดแบบไม่สัมผัส ติดต่อทำความสะอาด การทำความสะอาดหน้าสัมผัสที่มีฤทธิ์กัดกร่อน ทำความสะอาดแบบไม่สัมผัส
เป็นอันตรายต่อวัสดุฐาน ไม่มี ใช่ ใช่ ไม่มี
ประสิทธิภาพการซัก สูง ต่ำ ต่ำ กลาง.
วัสดุสิ้นเปลือง พลัง ผงซักฟอกเคมี กระดาษทราย เครื่องบด หินขัด น้ำแข็งแห้ง
ผลการซัก ดีมาก ชัดเจนมาก ปานกลาง ไม่สม่ำเสมอ ปานกลาง ไม่สม่ำเสมอ ดีไม่เท่ากัน
ซักได้อย่างแม่นยำ ควบคุมความแม่นยำได้ความแม่นยำสูง ควบคุมไม่ได้ มีความแม่นยำต่ำ ควบคุมไม่ได้ มีความแม่นยำปานกลาง ควบคุมไม่ได้ ความแม่นยำต่ำ
ความปลอดภัย/สิ่งแวดล้อม ไม่มีมลพิษ มลภาวะทางเคมี ฝุ่นละออง ไม่มีมลพิษ
การดำเนินการ ใช้งานง่าย พกพาหรือทำงานอัตโนมัติก็ได้ กระบวนการที่ซับซ้อน ข้อกำหนดทางเทคนิคที่สูงขึ้นของผู้ปฏิบัติงานต้องมีมาตรการป้องกันมลพิษ ต้องการเวลาและกำลังคนมากขึ้นต้องมีมาตรการป้องกันมลพิษ ใช้งานง่าย พกพาหรืออัตโนมัติ
การลงทุน ลงทุนเครื่องจักรสูงแต่ไม่มีวัสดุสิ้นเปลือง ค่าบำรุงรักษาต่ำ ลงทุนเครื่องน้อยแต่วัสดุสิ้นเปลืองราคาแพง การลงทุนปานกลางในเครื่องจักรต้นทุนกำลังคนสูง การลงทุนปานกลางในเครื่องจักรต้นทุนสิ้นเปลืองสูง



คุณสมบัติของสินค้า:

1 การทำความสะอาดด้วยเลเซอร์เป็นที่ยอมรับในระดับสากลว่าเป็นวิธีแก้ปัญหาที่น่าเชื่อถือและมีประสิทธิภาพที่สุดสำหรับวัสดุทั้งหมด

ด้วยคุณสมบัติไม่สัมผัส ไม่บด และไม่เกิดความร้อน

2 ความเร็วในการทำความสะอาดที่มีประสิทธิภาพสูง 4m'-40m /h การทำความสะอาดที่แม่นยำสำหรับตำแหน่งที่แน่นอนและขนาดที่แม่นยำ

ใช้กันอย่างแพร่หลายในพื้นผิวเรียบ โค้ง และสามมิติสำหรับชิ้นงานที่ทำจากวัสดุยืดหยุ่นและพลาสติกที่มีรูขนาดเล็กและลึกมาก

3 การทำงานที่ยืดหยุ่นสำหรับชิ้นงานที่มีโครงสร้างทางเรขาคณิตที่ซับซ้อนสามารถทำได้ด้วยปืนเลเซอร์แบบกลไกหรือแบบมือถือ

4 ไม่มีการบำรุงรักษาและไม่มีวัสดุสิ้นเปลือง ปราศจากฝุ่น ไม่มีสารเคมี ไม่มีมลพิษ

การทำความสะอาดแบบไม่สัมผัสและไม่ทำลายพื้นผิว

5 ค่าทำความสะอาดต่ำมากและประสิทธิภาพการทำความสะอาดสูง



ข้อมูลจำเพาะ:

บทนำ เครื่องทำความสะอาดด้วยเลเซอร์ Detailed.pdf

เครื่องเลเซอร์ทำความสะอาด QA-LC100 สำหรับการกำจัดสนิม...


แบบอย่าง

QA-LC50

QA-LC100

QA-LC200

QA-LC500

แหล่งเลเซอร์

ไฟเบอร์

ไฟเบอร์

ไฟเบอร์

ไฟเบอร์

พลังเลเซอร์

50W

100W

200W

500W

สายไฟเบอร์ L

3 เดือน

5 เดือน

5 เดือน

15M

พลังงานชีพจร

1 mJ

1.5 mJ

3 mJ

100 mJ

ความยาวคลื่น

1060nm

1060nm

1060nm

1060nm

ความถี่

50-500KHz

1-2000KHz

1-2000KHz

10-50KHz

ความเร็วสะอาด

≤5เอ็ม²/ชั่วโมง

10 ล้าน²/ชั่วโมง

≤15เอ็ม²/ชั่วโมง

≤60 เดือน²/ชั่วโมง

ความเร็วในการสแกน

0-7000mm/วินาที

0-7000mm/วินาที

0-7000mm/วินาที

0-7000mm/วินาที

คูลลิ่ง

อากาศเย็น

อากาศเย็น

ระบายความร้อนด้วยน้ำ

ระบายความร้อนด้วยน้ำ

มิติ

450*350*500

500*400*550

800*450*1000

900*800*1300

น้ำหนัก

30Kg

40Kg

90Kg

220Kg

ความกว้างของลำแสง

10-110mm

10-110mm

10-170mm

10-170mm

ไม่จำเป็น

คู่มือ

คู่มือ

คู่มือ

คู่มือ

อุณหภูมิ

5-40 ℃

5-40 ℃

5-40 ℃

5-40 ℃

แรงดันไฟฟ้า

เฟสเดียว 220V, 50HZ

เฟสเดียว 220V, 50HZ

เฟสเดียว 220V, 50HZ

เฟสเดียว 220V, 50HZ









เครื่องทำความสะอาดด้วยเลเซอร์แบบใช้มือถือความเร็วสูงสำหรับทำความสะอาดสีเคลือบ / เรซิน 1







ขอบเขตการสมัคร:

การบินในอวกาศและการบิน/เรือ การผลิตรถยนต์/เครื่องจักร แม่พิมพ์/เครื่องมือฮาร์ดแวร์ อุตสาหกรรมแปรรูปอาหาร/เคมี ยางและพลาสติก/ยาง อิเล็กทรอนิกส์/อุปกรณ์ไฟฟ้า อาวุธ วัสดุก่อสร้าง/ของที่ระลึกทางวัฒนธรรม ชิ้นส่วนโครงสร้างเหล็ก การขนส่งทางรถไฟ/เครื่องจักร เครื่องมือ ฯลฯ

ขจัดสนิม คราบน้ำมัน จารบี สิ่งสกปรก เรซิน ลอกคราบน้ำมัน สีน้ำมัน สารเคลือบ รอยเชื่อม ออกไซด์ สารตกค้างจากการผลิต ฯลฯ



การกำจัดสนิม:

เลเซอร์พัลซิ่งพลังงานสูงมุ่งเน้นไปที่พื้นผิวของวัตถุเพื่อจำลองพลาสมา การฉายรังสีอย่างต่อเนื่องของการก่อตัวและการขยายตัวของพลาสมาพลังงานสูงในทันที ส่งผลให้เกิดการระเบิดเล็กๆ หลายชุด การฟอร์แมตพลาสมาในที่สุด ในที่สุดก็บรรลุชั้นกัดกร่อนสัมพัทธ์ของพื้นผิวของวัตถุทางกายภาพ ระเบิดและเคลื่อนผ่านจุดเลเซอร์ความเร็วสูงเพื่อสร้างขนนกที่จะทำความสะอาดเศษซากเพื่อทำความสะอาดให้เสร็จสิ้นส่วนใหญ่ใช้ในสนิมโลหะ





คำถามที่พบบ่อย:



1 Q: การรับประกันเครื่องกำจัดสนิมด้วยเลเซอร์คืออะไร?

A: รับประกัน 2 ปีและบริการหลังการขายตลอดชีวิต

2 Q: เงื่อนไขการชำระเงินของคุณคืออะไร?

ตอบ: T/T, L/C, Westen Union ฯลฯ

3 Q: บริการหลังการขายของคุณคืออะไร?

ตอบ: วิศวกรสามารถให้บริการในต่างประเทศและเรายังสามารถให้บริการออนไลน์สำหรับปัญหาเล็กน้อย

โดยใช้เครื่องมือแชทออนไลน์เช่น Whatsapp เพื่อพูดคุยกับลูกค้าโดยตรงสำหรับคำถามทั้งหมด

4 Q: คุณภาพของเครื่องจักรเป็นอย่างไร?

ตอบ: เทคโนโลยีชั้นสูงของเยอรมนีที่มีคุณภาพดี

5 Q: การทำงานของเครื่องเป็นอย่างไร?

ตอบ: นอกจากนี้เรายังสามารถส่งวิศวกรไปที่โรงงานของคุณเพื่อฝึกอบรมหรือคุณสามารถส่งพนักงานเข้ารับการฝึกอบรมในโรงงานของเราได้โดยตรง

เรามีคู่มือการใช้งานและวิดีโอแสดงวิธีการใช้งานเครื่อง
